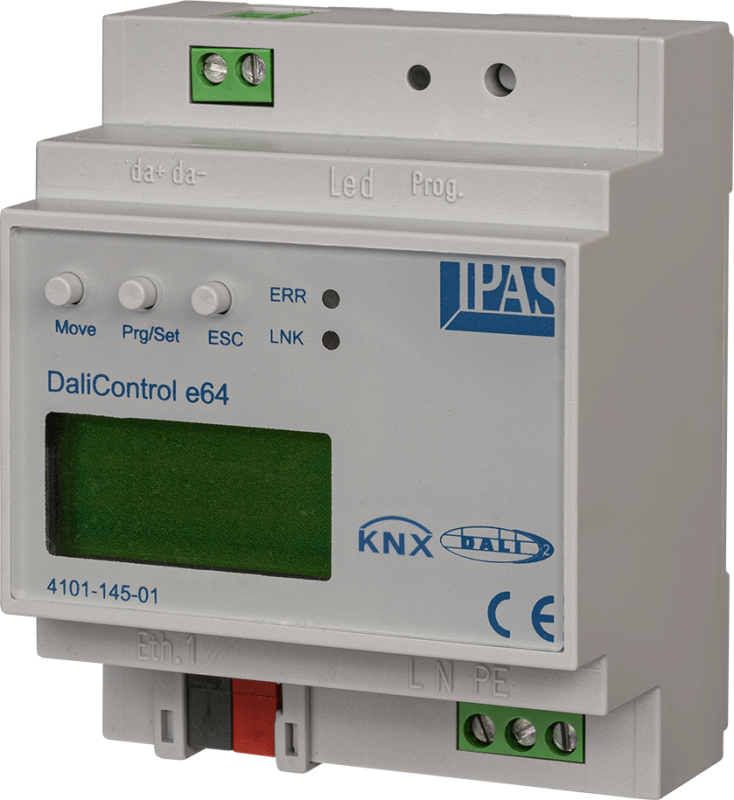

DaliControl e64

Bestell-Nr. 4101-145-01
Abmessungen (L x B x H) 90 / 7100 / 58 mm

Das IPAS DaliControl e64 unterstützt neben der Gruppensteuerung auch die Einzel EVG Steuerung. Somit kann ein Teil der maximal 64 DALI Vorschaltgeräte in bis zu 16 Gruppen zugeordnet und der andere Teil direkt als Einzel-EVG angesteuert werden. Das DaliControl e64 unterstützt neben den üblichen Device Typen auch den Device Typ 1 zur Steuerung und Überwachung der batteriebetriebenen Sicherheitsbeleuchtung. Der integrierte Webserver erlaubt darüber hinaus die Inbetriebnahme der DALI Leuchten über das IP Netzwerk. Das DaliControl e64 ist als Single Master DALI 2 zertifiziert.

Sicherheitsbeleuchtung: Ja
DALI-2 zertifiziert: Single Master
zusätzliche Schnittstelle: IP-Schnittstelle
Beleuchtungssteuerung: Gruppensteuerung; Einzel-EVG- und Gruppensteuerung
Betriebsarten
Normalbetrieb: Gruppen und EVGs können ohne Einschränkung geschaltet werden.
Dauerbetrieb: Nach dem ETS Download sind Gruppen im Dauerbetrieb immer eingeschaltet.



Nachtbetrieb: Über ein Objekt kann der Modus von Normalbetrieb in den Nachtbetrieb umgeschaltet werden. Im Nachtbetrieb schalten sich diese Gruppen nach einiger Zeit aus oder wechseln in den Dauerbetrieb.



Panikbetrieb: Alle für den Panikbetrieb frei geschalteten Gruppen werden in dieser Betriebsart auf einen Vorgabewert eingeschaltet und können nicht mehr ausgeschaltet werden.



Treppenhausfunktion
Mit dieser Funktion lassen sich Gruppen verzögert ausschalten. Die Einschaltzeiten sind einstellbar. Diese Funktion über ein Objekt gesperrt werden. in diesem Zustand befinden sich diese Gruppen im Normalbetrieb.



Betriebsstundenzähler
Mit dieser Funktion werden die Einschaltzeiten von Gruppen und/oder EVGs gezählt. Der Zählwert kann als Schwellwert für eine Alarmmeldung, beispielsweise bei Erreichen der Lebensdauer, genutzt werden.



Fehleranalyse
Aus der Anzahl der Lampen- und EVG Fehler und der Anzahl der insgesamt angeschlossen Lampen werden Fehlerraten berechnet. Es können Schwellwerte für Fehler und Fehlerraten definiert werden, die bei Erreichen einen Alarm auslösen.



Szenen
Mit diesem Modul ist die Programmierung und das Abrufen von bis zu 16 internen Lichtszenen möglich. Der Szenenabruf erfolgt über ein 1 Byte Szenenobjekt. Bei DALI Betriebsgeräten DT-8 wird die aktuell selektierte Lichtfarbe bzw. Farbtemperatur ebenfalls mit in die Szene übernommen und beim Szenenabruf entsprechend eingestellt.



Effekte
Ein Effekt ist eine Ablaufsteuerung von Beleuchtungswerten verschiedener Gruppen und/oder Einzel-EVGs. Die einzelnen Lichtwerte können dabei sowohl unmittelbar angesteuert werden, als auch über einen Dimmwert angedimmt werden. Bis zu 16 unabhängige Effekte können über ein 1 Byte Objekt gestartet und gestoppt werden. Insgesamt können 500 Effektschritte bestehend aus Schaltbefehlen, Wert setzen, Farbwerten und Verzögerungen beliebig auf die 16 Effekte verteilt werden.



Energiesparfunktion
Über ein KNX Objekt kann die Versorgungsspannung einer Gruppe abgeschaltet werden, wenn die entsprechende Gruppe ausgeschaltet ist (Standby-Abschaltung). Die Lampen- und EVG Fehlerprüfung beginnt wieder zeitverzögert nach dem Einschalten.



Zeitsteuerung
Mit dem Zeitsteuermodul kann abhängig von aktueller Zeit und aktuellem Datum eine definierte Lichtfarbe und ggf. ein Lichtwert automatisch eingestellt werden. Hierzu stehen bis zu 16 verschiedene Vorlagen zur Verfügung. Eine typische Anwendung ist die Anpassung der Farbtemperatur über den Verlauf des Tages, die positive Effekte auf unser Wohlbefinden hat.



Schnellaustauschfunktion
Diese Funktion ermöglicht den einfachen Austausch eines defekten DALI EVGs. Bei Aufruf dieser Funktion kann genau ein defektes EVG ohne DALI Programmierung durch ein neues EVG ersetzt werden.



DT-0 fasst die Fluoreszenzleuchten zusammen.



DT-1 ist die Spezifikation für Notleuchten mit Zentralbatterie und Einzelbatterienotleuchten inklusive Testbetriebsart für die Funktionen Lampen-, Funktions- und Batterietest.



DT-4 ist der Device Typ für Niedervolt Halogenleuchtmittel.



DT-6 beschreibt die Ansteuerung von LED Leuchtmitteln.



Die Verfahren zur Farbsteuerung RGBW, HSV, Tunable White und Raumkoordinaten x/y sind wesentliche Definitionen, die von der DiiA in dem neuen Device Typ 8 (DT8) festgelegt wurden. In der praktischen Anwendung reduziert DALI DT8 die Anzahl der benötigten Lichtsteuerkanäle auf ein Minimum und senkt so weiter den einzelnen Kanalpreis. Die einfache Installationsweise, der günstige Lichtkanalpreis und die komplexen Möglichkeiten ein individuelles Licht basierend auf Farbe, Helligkeit und Intensität einzustellen, zählen zu den wichtigsten Argumenten, die für DALI in der Beleuchtungstechnik sprechen.



DALI Technologie
Der herstellerübergreifende DALI Bus (DALI = Digital Addressable Lighting Interface) ist ein System zur Ansteuerung von elektronischen Vorschaltgeräten (EVGs) in der Beleuchtungstechnik. Die Spezifikation der DALI Kommunikationsschnittstelle ist in der internationalen Norm IEC 62386 festgelegt. Das DALI Protokoll ist, wie das KNX Protokoll, standardisiert. Die DALI Vereinigung DiiA mit Sitz in den USA ist die Organisation, die die DALI Standards definiert und pflegt.



Leuchten und Gruppen
Klassisch steuert ein DALI Master ein DALI Segment. Ein DALI Segment besteht aus bis zu 64 DALI Leuchten, die in bis zu 16 Gruppen geschaltet und gedimmt werden können.



Einzel EVG Ansteuerung
Programmierte DALI-Vorschaltgeräte sind über die Kurzadresse in einem DALI Segment erreichbar und können so von der KNX Seite im DaliControl Gateway angesteuert werden (außer Farbansteuerung über DT8).



Installation
Die DALI Installation ist einfach. Die Verdrahtung besteht gewöhnlich aus einer 5–adrigen Leitung (typisch 5×1,5 m² NYM), die alle 64 Leuchten parallel miteinander verbindet. 3 Adern, L, N und PE, werden für die Energieversorgung und die verbleibenden 2 Adern für den DALI Bus genutzt.



DALI Broadcast
Im DALI-Protokoll ist der Broadcast Befehl, ein zentral und unabhängig von Gruppenzuordnungen schaltender Befehl. DaliControl Geräte schalten DALI Broadcastbefehle für das Ein- und Ausschalten, Wert setzen, Farbwerte (RGB oder HSV) und Farbtemperatur über KNX Objekte. Broadcast benötigt keine DALI Zuordnung.



Lampen/EVG Fehler
Ein wesentlicher Vorteil gegenüber einer KNX Beleuchtungssteuerung ist die Rückmeldung von Leuchtmittel- und Vorschaltgerätefehlern aus dem DALI System. Informationen, die für die Betriebssicherheit und das Beleuchtungsmanagement eine wesentliche
Bedeutung haben.



ETS Programmierung
IPAS DaliControl Schnittstellen sind ausschließlich ETS5 kompatibel. Die Zuordnung der Programmierung von DALI Leuchten erfolgt über die Device Control App (DCA). Das DCA wird einmalig in die ETS eingebunden und beinhaltet alle Funktionen zur Programmierung der DALI Komponenten in dem zugeordneten DALI Segment.



Installationssysteme
In Installationssystemen, in denen DALI Leuchten über die KNX Installation angesteuert werden, stellt die DALI KNX Schnittstelle den DALI Master dar. Wie der KNX Bus ist der DALI Bus ein Zweidrahtbus.



IP-Schnittstelle
Über die IP-Schnittstelle ist der integrierte Webserver erreichbar.



Webserver
DALI Neu- und Nachinstallation, Szenen, Effekte und Zeitschaltabläufe konfigurierbar über den integrierten Webserver, Abrufen von Statusinformationen und Schalten von Gruppen und EVGs.



Datensicherung
Die ETS Konfiguration wird innerhalb des Bearbeitungsprojektes in der ETS gesichert. Die DALI Konfiguration kann als XML-Datei gesichert und über die ETS wieder importiert und programmiert werden.



RGBWAF Farbkanäle
Bei diesem Farbsteuerungsverfahren beruht die Farbwahrnehmung auf dem additiven Mischen der Grundfarben Rot, Grün und Blau. Theoretisch ergibt die Überlagerung dieser Farben die Farbwahrnehmung „Weiß“. In praktischen Anwendungen ist es aber sehr schwer ein reines Weiß zu erzeugen. Aus diesem Grund kann ein zusätzlicher Kanal für die Farbe Weiß in diesem Modell ergänzt werden (RGBW), um die Farbmischung zu optimieren. Gemäß DALI Standard EN 62386-209 können in diesem Modell bis zu 6 Kanäle (RGBWAF) für die Farbwahrnehmung herangezogen werden. In der Praxis finden drei unabhängige Kanäle für die Ansteuerung der Leuchten in den Farben Rot, Grün und Blau und ein Kanal für die Farbe Weiß ihre Anwendung.

KNX Datentypen für die RGBW Ansteuerung
Bei Verwendung von DALI DT8 Leuchten erfolgt die Farbmischung im DALI Vorschaltgerät, so dass die Farbinformation von der KNX Seite aus mit nur einem Objekt übertragen werden kann. Der KNX DPT 251.600, ein 6 Byte Datenobjekt, enthält alle Farbinformationen für die additive RGBW Farbmischung. Zusätzlich kann der Farbbereich über das KNX 4Bit relativ Dimmen (DPT 3.7) oder über das KNX Wertsetzen (DPT 5.1) eingestellt werden.



HSV Farbsteuerung
Eine Alternative zum RGBW Farbraum ist die Farbdefinition nach Intensität (H), Sättigung (S) und Hellwert (V). Diese Art der Farbdefinition wird oft aus künstlerischen Aspekten der Farbwahrnehmung bevorzugt und lässt sich technisch mit 3 Objekten realisieren. Der Farbton wird als Winkel zwischen 0° und 360° eingestellt und durchläuft somit alle Farben auf dem Farbkreis. Die Werte für Sättigung und Intensität (Dunkelwert) verschieben den Farbkreis im Raum.

KNX Datentypen für die HSV-Ansteuerung
Bei Verwendung von DALI DT8 Leuchten erfolgt die Farbmischung über HSV ebenfalls im DALI Vorschaltgerät, so dass die Farbinformation von der KNX Seite aus über die Winkelangabe zwischen 0 und 360° (DPT5.3 Winkel) übertragen wird. Die Verschiebung des Farbkreise im Raum erfolgt über die Sättigung (DPT 5.1) und dem Dimmwert (ebenfalls DPT 5.1). Zusätzlich kann der Farbbereich über das Standard 4Bit relativ Dimmen (DPT 3.7) oder absolut über das Wertsetzen (DPT 5.1) eingestellt werden.



Farbtemperatur / Tunable White
Der menschliche Organismus hat sich über Jahrtausende an einen sich täglich wiederholenden Zyklus angepasst: In der Nacht ist es dunkel, die Zeit also, in der sich unser Organismus durch Schlafen erholt, um neue Energien für den nächsten Tag zu mobilisieren. In den Morgenstunden, wenn die Sonne über dem Horizont aufsteigt und das Licht einen sehr warmen Ton aufweist, stehen wir auf und machen uns für den Tag bereit. Bis die Sonne um die Mittagszeit in ihrem Zenit steht, wird die Farbtemperatur des Lichtes zunehmend kühler. Bewegt sich die Sonne am Nachmittag bis zum Sonnenuntergang Richtung Horizont, wird die Lichtfarbtemperatur wieder wärmer. Untersuchungen haben gezeigt, dass der menschliche Organismus am leistungsstärksten ist, wenn er zur jeweiligen Tageszeit der natürlichen Lichtfarbtemperatur ausgesetzt ist. Mit der sich rasant entwickelnden LED-Technologie ist es nun möglich, genau diesen zyklischen Ablauf vom Wechsel der Lichtfarbtemperatur über den Tag in Räumen, in denen wir leben und arbeiten, optimal einzustellen. Durch die sehr kleinen Bauformen der LEDs lassen sich zwei unterschiedliche LED-Typen, kalkweiß und warmweiß, so in ein Gehäuse integrieren, als würde ein Leuchtmittel zwei Farbtemperaturen abstrahlen können. In Verbindung mit einem entsprechenden DALI Vorschaltgerät werden diese beiden Farbtemperaturen dynamisch gemischt.

KNX Datentypen für die CW Ansteuerung
Bei Verwendung von DALI DT8 Leuchten lässt sich nahezu jede Farbtemperatur (CW) in einem definierten Bereich von beispielsweise 2500 bis 6000 Kelvin einstellen, indem nur eine Information, die gewünschte Farbtemperatur, an das DALI Vorschaltgerät übertragen wird. Von der KNX Seite aus wird diese Farbtemperaturinformation über den DPT 7.600 übertragen. Zusätzlich kann der Farbtemperaturbereich und die Helligkeit über die Objekte 4Bit relativ Dimmen (DPT 3.7) oder absolut über Wertsetzen (DPT 5.1) eingestellt werden.



x/y – Farbraum
Eine weitere Möglichkeit Farben zu beschreiben basiert auf der Definition eines 3-dimensionalen Farbraums. In diesem Farbraum gilt: x+y+z=1. Eine einfache Umstellung zeigt, dass x+y =1-z gilt. Sind also x und y bekannt, lässt sich z berechnen. Jetzt kann ein Vektor auf jeden beliebigen Punkt im Raum zeigen, der wiederum eine Farbe definiert. Mit der Definition des Koordinatenpaares x/y werden nur zwei Informationen für die Beschreibung einer Farbe benötigt.

KNX Datentypen für die x/y- Ansteuerung
Bei Verwendung von DALI DT8 Leuchten werden die Raumkoordinaten mit dem 2 Byte Datenformat DPT 7.1 im Wertbereich von 0 bis 65535 übertragen.
