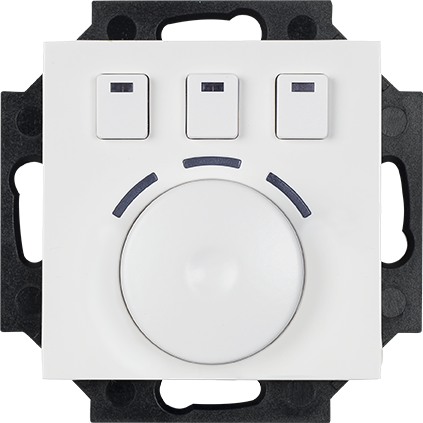

Piazza 3G Tune

Das zentrale Bedienelement von Piazza 3 GT ist der Druck-/Drehtaster. Ein kurzer Druck auf den Druck-/Drehtaster führt eine Schaltfunktion aus. Der entsprechende Schaltzustand wird durch die mittlere RGB Status-LED angezeigt. Ein längerer Tastendruck schaltet den Betriebsmodus um. Der aktive Modus wird durch die rechte oder linke RGB Status-LED angezeigt. Das Drehen des Druck-/Drehtasters bewirkt die Zustandsänderung im aktiven Betriebsmodus. So kann im Modus 1 durch einfaches Drehen z.B. die Helligkeit einer Leuchte eingestellt werden. Im Modus 2 kann dann z.B. die Farbtemperatur eine Tunable White Leuchte über den KNX Datentyp 7.600 (absolute Farbtemperatur) eingestellt werden.

Der Farbton der eingestellten Farbtemperatur wird ebenfalls durch die RGB Status-LED angezeigt. Wird in dem Modus eine Farbe über RGBW (Datentyp 232.600) oder HSV eingestellt, entspricht der Status der Modus-LED dem der eingestellten Farbe.

Zusätzlich kann Piazza 3 GT zur Audioansteuerung oder in Verbindung mit Piazza Sense als Bedienstation für den Raumtemperaturregler eingesetzt werden. Insgesamt kann Piazza 3 GT drei Gruppen über den Druck-/Drehtaster bedienen. Eine Gruppe wird über eine der drei Auswahltasten ausgewählt. Die aktive Gruppe wir durch die entsprechenden Status-LED in der Vorwahltaste signalisiert. Wird eine Bedienstation, z.B. für Piazza Sense, benötigt, kann ein vierte Gruppe für die Raumbedienung parametriert werden. In diesem Fall kann die ausgewählte Gruppe durch Betätigung der Auswahltaste abgeschaltet werden. Jetzt kann der Druck-/Drehtaster die Funktionen für die Raumbedienung ausführen.

Folgende Datenpunkttypen stehen dem Anwender zur Verfügung:

Standardfunktionen
Schalten: DPT 1.001 Schalten
Dimmen: DPT 3.007
Jalousie: DPT 3.008
Wert setzen: DPT 5.001, 5.003, 5.010

Farbsteuerung
HSV: DPT 5.003 Angle
RGB: DPT 232.600
Tunable White: 7.600

Klimasteuerung
Sollwertverstellung: DPT 9.001
Raumbetriebsart: DPT 20.102
Präsenz: DPT 1.001

Audiosteuerung
Wert setzen: DPT 5.010
Zykl. On/Off: DPT 1.001
On/Off: DPT 1.001

Piazza Bedientaster sind in den Farben weiß, schwarz und silber erhältlich.
Material: Kunststoff

Einbau
Piazza Bedientaster werden in Standard-Unterputzdosen oder in Hohlwanddosen (D=55mm) installiert.

Anschluss
IPAS Bedientaster bestehen aus einer Einheit und werden ausschließlich aus der Busspannung versorgt. Eine zusätzliche Versorgungsspannung wird nicht benötigt.
