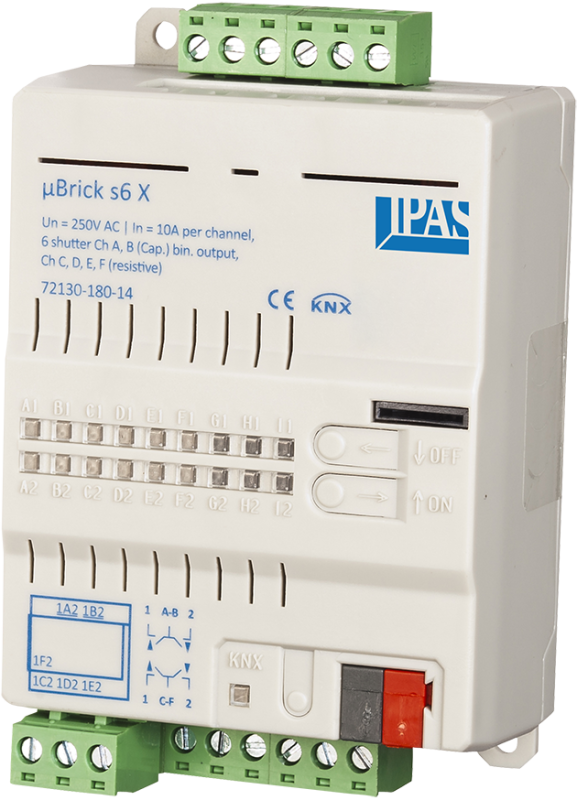

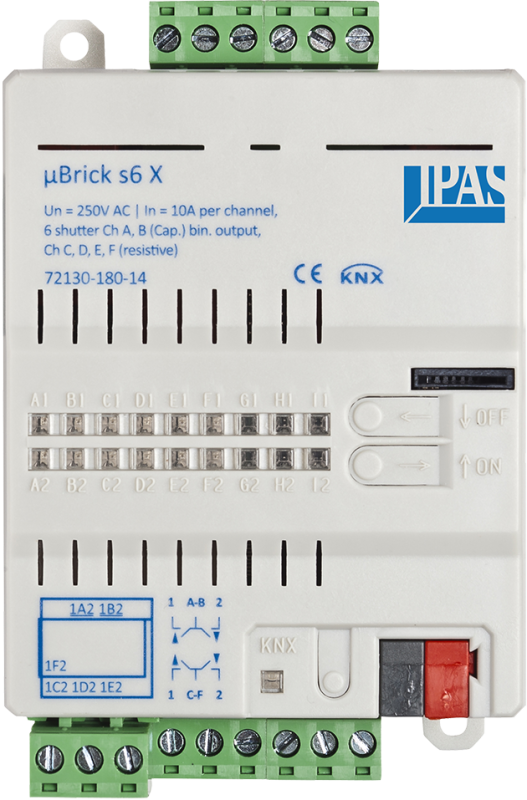

µBrick s6 X
Bestell-Nr. 72130-180-14
Abmessungen (L x B x H) 105 / 71 / 42 mm
µBrick s6 X ist ein Aktor mit 6 Ausgangskanälen (Kanal A, B, C, D, E, F) zur Ansteuerung von bis zu 6 Jalousie- oder Rolloantrieben. Im Gegensatz zu den übrigen Kanälen sind die Kanäle A und B mit 10 A C-Last Relais ausgestattet, so dass diese Kanäle auch für das binäre Schalten genutzt werden können.
Typ:
12 Ausgänge
Anwendung:
Jalousie/Rollo; Schalten und Jalousie/Rollo
Last:
10A C-Last; 10A resistiv
Produktinfo
Binäre Schaltausgänge
Als binärer Schaltaktor stellen die Kanäle A und B jeweils 2 Schaltausgänge bereit. Die insgesamt 4 Ausgänge können mit beliebigen Lasten von bis zu 10 A (<140 µF) beschaltet werden. Jedem Ausgang können Statusobjekte zugeordnet werden. Zusätzlich können Ausgänge in Zusatzfunktionen des Applikationsmoduls eingebunden werden.
Jalousie- / Rolloapplikation
Jeweils 2 Ausgänge bilden einen Kanal (A, B, C, D, E, F) für die Jalousie- bzw. Rollosteuerung. Somit können bis zu 6 Jalousie- oder Rolloantriebe mit einem µBrick s6 X angesteuert werden. Jalousie-/ Rollofunktionen können kanalweise im Mix mit binären Schaltfunktionen betrieben werden. Jedem Kanal können Statusobjekte zugeordnet werden, die die aktuelle Position oder die Endlage „oben“ und „unten“ (binär) signalisieren. Parameter legen die Fahrzeit für die Auf- und Abwärtsbewegung und für die Lamellen- bzw. Schlitzöffnung bei Rollladen fest. Auf Basis dieser Parameter lassen sich Jalousien und Rollladen präzise steuern. Jalousie-/Rollokanäle können in das interne Fassadenmodul integriert werden. Für die Fassadensteuerung stehen zusätzliche Objekte für die entsprechenden Fassadenbefehle Auf/Ab, Position und Lamellenposition zur Verfügung. Zusätzlich können Jalousie-/Rollokanäle in Zusatzfunktionen des Applikationsmoduls eingebunden werden.
Einbau und Anschluss
µBrick s6 X wird auf der Standard 35 mm Hutschiene oder mittels Schrauben dezentral in geeigneten Installationsboxen installiert und hat eine Breite von 4 TE. Alle µBrick Kanäle werden einphasig mit der Antriebsspannung versorgt. Die Abgänge des Kanals bilden die Ansteuerung für die beiden Fahrrichtungen Auf/Ab. Über den Standard Bussteckeranschluss werden µBrick Aktoren mit dem KNX Bus verbunden.
Funktionen
Szenenmodul
Mit diesem Modul können 10 Szenen mit jeweils maximal 8 Objekten parametriert werden. Als Szenenobjekte können 1 Bit, 1 Byte, 2 Byte und 4 Byte Objekte parametriert werden. Zusätzliche Objekte können Szenen sperren. Beliebige Ereignisse starten und speichern die Szenen. Zusätzlich kann die Ausführung einer Szene mit einem Objekt gestoppt werden. Ein weiteres Objekt erlaubt die Wiederherstellung einer Szene mit den Werten der ursprünglichen Szene.
Mit diesem Modul können 10 Szenen mit jeweils maximal 8 Objekten parametriert werden. Als Szenenobjekte können 1 Bit, 1 Byte, 2 Byte und 4 Byte Objekte parametriert werden. Zusätzliche Objekte können Szenen sperren. Beliebige Ereignisse starten und speichern die Szenen. Zusätzlich kann die Ausführung einer Szene mit einem Objekt gestoppt werden. Ein weiteres Objekt erlaubt die Wiederherstellung einer Szene mit den Werten der ursprünglichen Szene.
Alarmmodul
Bis zu 8 Ereignisse können Alarmen zugeordnet werden. Dies können Analogwerte, wie Temperaturen oder Binärstatusobjekte sein, die in Verbindung mit Grenzwerten den Alarm auslösen. Als typische Alarmlogik kann die Funktion so eingestellt werden, dass Alarme über separate Objekte quittiert werden.
Bis zu 8 Ereignisse können Alarmen zugeordnet werden. Dies können Analogwerte, wie Temperaturen oder Binärstatusobjekte sein, die in Verbindung mit Grenzwerten den Alarm auslösen. Als typische Alarmlogik kann die Funktion so eingestellt werden, dass Alarme über separate Objekte quittiert werden.
Betriebsstundenzähler
Spezielle Objekte zählen die Zeit geschlossener Kontakte, so dass beispielsweise Aussagen über die Betriebszeiten von Maschinen getroffen werden können.
Spezielle Objekte zählen die Zeit geschlossener Kontakte, so dass beispielsweise Aussagen über die Betriebszeiten von Maschinen getroffen werden können.
Zeitgebermodul
Mit wenigen Auswahlparametern lassen sich komfortable Treppenhausfunktionen mit Laufzeitverlängerung und Ablaufwarnung sowie Ein- bzw. Ausschaltverzögerungen parametrieren. Über zusätzliche Objekte können die Zeitgeber aktiviert und deaktiviert werden.
Mit wenigen Auswahlparametern lassen sich komfortable Treppenhausfunktionen mit Laufzeitverlängerung und Ablaufwarnung sowie Ein- bzw. Ausschaltverzögerungen parametrieren. Über zusätzliche Objekte können die Zeitgeber aktiviert und deaktiviert werden.
Logikmodul
Mit dem Logikmodul können bis zu 35 Logikgatter konfiguriert werden. Dabei hat jedes Gatter maximal 4 Eingänge und einen Ausgang. Zur Auswahl der Logikfunktionen stehen Binärlogik mit „UND“, „ODER“, „XOR“ und deren Negationen, Torfunktionen, mathematische Operanden, wie Addierer, Subtrahierer, Multiplizierer, Dividierer und Mittelwertbilder, Vergleicher, wie „größer“, „kleiner“, „gleich“ und Konverter zur Datentyptransformation zur Verfügung. In Abhängigkeit von der Logikfunktion lassen sich entsprechende Datenpunktypen parametrieren.
Mit dem Logikmodul können bis zu 35 Logikgatter konfiguriert werden. Dabei hat jedes Gatter maximal 4 Eingänge und einen Ausgang. Zur Auswahl der Logikfunktionen stehen Binärlogik mit „UND“, „ODER“, „XOR“ und deren Negationen, Torfunktionen, mathematische Operanden, wie Addierer, Subtrahierer, Multiplizierer, Dividierer und Mittelwertbilder, Vergleicher, wie „größer“, „kleiner“, „gleich“ und Konverter zur Datentyptransformation zur Verfügung. In Abhängigkeit von der Logikfunktion lassen sich entsprechende Datenpunktypen parametrieren.
Zähler
Mit diesem Modul können eingehende Ereignisse gezählt werden. Jedes Ereignis kann mit einem Faktor belegt werden, so dass ein Ereignis in Verbindung mit einer bestimmten Wertigkeit gezählt werden kann. Analog können auch eine bestimmte Anzahl von Ereignissen einem Wert zugeordnet werden. Jedem Zähler können Grenzwerte zugeordnet werden, die bei Erreichen einen Alarm auslösen. Zählerstände können auch über ein Objekt zurückgesetzt werden.
Mit diesem Modul können eingehende Ereignisse gezählt werden. Jedes Ereignis kann mit einem Faktor belegt werden, so dass ein Ereignis in Verbindung mit einer bestimmten Wertigkeit gezählt werden kann. Analog können auch eine bestimmte Anzahl von Ereignissen einem Wert zugeordnet werden. Jedem Zähler können Grenzwerte zugeordnet werden, die bei Erreichen einen Alarm auslösen. Zählerstände können auch über ein Objekt zurückgesetzt werden.
2-Punktregler
Die Applikation erlaubt die Konfiguration von bis zu 10 2-Punktreglern. Für jeweils einen Regler stehen ein Aktivierungsobjekt des Reglers, Objekte für den Ist- und Sollwert, der Reglermodus Heizen oder Kühlen und der binäre Reglerausgang zur Verfügung. In Verbindung mit dem KNX Datenpunktyp Betriebsart lassen sich so die einzelnen Regler einfach ein- und ausschalten.
Die Applikation erlaubt die Konfiguration von bis zu 10 2-Punktreglern. Für jeweils einen Regler stehen ein Aktivierungsobjekt des Reglers, Objekte für den Ist- und Sollwert, der Reglermodus Heizen oder Kühlen und der binäre Reglerausgang zur Verfügung. In Verbindung mit dem KNX Datenpunktyp Betriebsart lassen sich so die einzelnen Regler einfach ein- und ausschalten.
